北京2012年10月19日电 /美通社/ --信基础设施、成像设备、工业仪器仪表、防务电子和其它多通道、需要大量数据的系统要求数据转换级提供越来越宽的分辨率和越来越高的采样率。并行接口的物理布局限制和串行 LVDS（低压差分信号）方法的比特率限制目前给设计人员带来了技术障碍。
ADI公司的这款旗舰产品为FPGA系统中的模拟信号链设计提供了一种新的高度集成方法。双通道14位ADC AD9250具备无与伦比的宽带信号处理性能，其简化的接口为软件定义无线电和医疗超声领域的下一代FPGA应用扫清了设计障碍。
为解决这一需求，Analog Devices, Inc. (ADI: NASDAQ)，全球领先的高性能信号处理解决方案供应商和数据转换技术领导者*，最近推出采用 JEDEC JESD204B 串行输出数据接口标准的双通道14位250 MSPS 模数转换器 AD9250。AD9250 ADC 是市场上首款完全达到 JESD204B Subclass 1确定性延迟要求的250 MSPS ADC，此功能通过一个串行接口支持多个数据转换通道精密同步。
|
 |

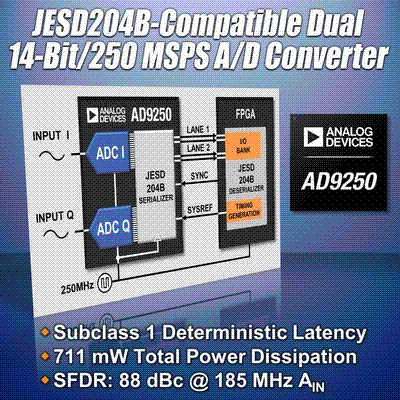

ADI推出高速模数转换器简化FPGA应用设计AD9250
下载数据手册、申请样片和订购评估板： http://www.analog.com/zh/pr10192/ad9250
了解有关 ADI 公司 JESD204串行接口技术的更多信息： http://www.analog.com/zh/pr10192/jesd204
AD9250 ADC的串行接口方案通过单通道或双通道链路提供高达5 Gbps 的采样率。使用两个串行通道可支持250 MSPS全速双通道模数转换数据速率，单个通道则用于支持较低的采样率。
Xilinx Inc.等高性能 FPGA 供应商，已在其最新一代产品中片内集成JESD204B SerDes（串行化器/解串器）端口。针对模拟信号链的这种端到端无缝连接方案可简化 PCB 布局，加快原型开发，使产品更快上市。
Xilinx 无线业务部高级总监 Sunil Kar 表示：“Xilinx 全力支持 JEDEC JESD204B 标准，并且正在努力加快采用数据转换器串行化互连技术，目前所做的就是提供高质量、灵活、可扩展、可编程的 IP 来与 AD9250等高速数据转换器接口。Xilinx 目前提供的JEDEC JESD204B IP 支持 Subclass 0、1、2功能，线路速率最高可达10.3 GBPS，通道宽度范围为1倍到8倍。这些技术进步有利于促进系统模块化，降低成本和复杂度，增强新一代无线和有线网络的功能与容量。”
ADI 公司高速模数转换器部产品线总监 Kevin Kattmann 表示：“ADI 公司的这款旗舰产品为 FPGA 系统中的模拟信号链设计提供了一种新的高度集成方法。双通道14位 ADC AD9250具备无与伦比的宽带信号处理性能，其简化的接口为软件定义无线电和医疗超声领域的下一代 FPGA 应用扫清了设计障碍。对于许多系统设计师来说，实现高性能模拟信号链所面对的 I/O 挑战现在有了一个精巧的解决方案。”
AD9250 转换器的 JESD204B 串行接口将每个 IC 所需高速差分输出数据路径的数目从多达28个减至2个。每个上电周期以及经过链路重新同步事件后，其 Subclass 1确定性延迟功能都是可重复的。此功能在以下应用中很重要：分集无线电系统和仪器仪表、TD-SCDMA/WCDMA/LTE（尤其是2R2T >8R8T演进）等多模式数字接收机应用、雷达/防务电子、医疗成像系统、电缆基础设施以及通用软件无线电。
双通道14位250 MSPS ADC AD9250主要特性和性能:
具有 Subclass 1确定性延迟的 JESD204B 编码串行数字输出
信噪比 (SNR)：70.6 dBFS（185 MHz输入，250 MSPS）
无杂散动态范围 (SFDR)：88 dBc（185 MHz输入，250 MSPS）
中频采样频率最高达400 MHz
95 dB通道隔离/串扰
低功耗和小封装尺寸
评估套件
AD9250-250EBZ (250 MSPS)、AD9250-170EBZ (170 MSPS)和AD6673-250EBZ DUT板，与辅助高速数据采集卡 HSC-ADC-EVALDZ，构成 AD9250的完整评估系统，它针对信号性能进行了优化。采集到的数据可以利用笔记本电脑和 ADI 免费软件 VisualAnalog?进行分析。为了与 FPGA 开发平台兼容，DUT 板可以使用 CVT-ADC-FMC-INTPZB FMC 内插器连接器。
供货、报价与配套产品
双通道14位250 MSPS ADC AD9250适合与 ADI 公司其它器件一起工作，包括用于基带差分模拟输入配置的驱动器 AD8138、ADA4937和 ADA4938-2，时钟分配 IC AD9516-3，以及低抖动时钟缓冲器 ADCLK905。
同时提供170 MSPS 引脚兼容版本 (AD9250-170) 和11位250 MSPS 引脚兼容版本AD6673。
产品 样片供货 生产交货 价格
封装
AD9250-250 现在 库存 $131.57/片（千片订量） 48引脚LFCSP
AD9250-170 现在 库存 $72.50/片（千片订量） 48引脚LFCSP
AD6673-250 现在 库存 $74.80/片（千片订量） 48引脚LFCSP
AD9250-250EBZ - 库存 $350.00/片 -
AD9250-170EBZ - 库存 $350.00/片 -
AD6673-250EBZ - 库存 $300.00/片 -
HSC-ADC-EVALDZ - 库存 $750.00/片 -
CVT-ADC-FMC-INTPZB - 库存 $99.00/片 -
关于ADI公司
Analog Devices, Inc.（简称 ADI）将创新、业绩和卓越作为企业的文化支柱，并基此成长为该技术领域最持久高速增长的企业之一。ADI 公司是业界广泛认可的数据转换和信号处理技术全球领先的供应商，拥有遍布世界各地的60,000客户，涵盖了全部类型的电子设备制造商。作为领先业界40多年的高性能模拟集成电路 (IC) 制造商，ADI 的产品广泛用于模拟信号和数字信号处理领域。公司总部设在美国马萨诸塞州诺伍德市，设计和制造基地遍布全球。ADI 公司被纳入标准普尔500指数 (S&P 500 Index )。
欲获知更多信息请访问: http://www.analog.com/zh/pr10192。
* Analog Devices, Inc.引领全球数据转换器市场，根据行业分析公司Databeans, Inc.提供的市场分析报告《2011数据转换器》，ADI公司占据全球数据转换器市场份额的48%，超过排名其后的8个竞争对手的市场份额之和。
|
|
