蓝牙模块，是一种支持设备短距离通信的无线电技术。它最早的身影是出现在爱立信的1994方案中，其初衷是在研究移动电话和其他配件间进行低功耗、低成本无线通信连接的方法。而且，他们希望能够开发出一整套的规则，为设备间的通讯提供统一的标准协议。
产品概述

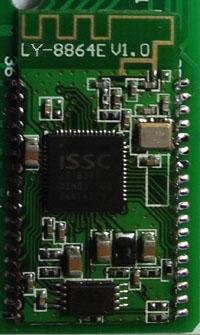

射频微带天线阻抗控制领 域的技术成果。LY-8864E蓝牙模块具有接收灵敏度高，低成本，体积小，低功耗，等 优点。在无遮挡的情况下，同功率等级的模块点对点传输距离达到10多米。
功能描述：
★ 单晶片射频和基带IC的2.4GHz蓝牙，是一个高集成、低成本、低功耗的蓝牙立体声 音频模块。
|
★ 主芯片：ISSC IS1684S。
★ 蓝牙V3.0+EDR技术。
★ 典型+2dBm二路输出。
★ 接收灵敏度：GFSK典型-91dBm,TT/4 PSK 典型-92dBm,8DPSK,典型值-84dBm。
★ CVSD.A-law,u-law噪声抑制算法。
★ 蓝牙音频流SBC解码。
★ 内置高性能立体声解码器。
★ 音频DAC：94dB SNR。
★ 那只最大电流350mA锂电池充电器。
★ 支持HSP,HFP,A2DP,AVRCP。
★ 工作电压：3.0V。
★ 32kB EEPROM。
★ 34 Pin DIP模块和36 pin SMD模块。
|
 |
★ 模块外观：15 x 29 mm。
★ 符合2Mbps速率和3Mbps的调制模式规范。
★ 集成的15位线性8KHz的采样频率音效解码芯片。
★ 支持A2DPV1.2，AVRCPV1.4profiles
★ 立体声音频输出可直接驱动40mW@32speaker而不需要隔直电容。
★ 集成上电复位及可编程的低压监测功能。
★ 6个按键输入，包括开关机键、配对键、音量加、音量减、上一曲、下一曲。
★ 2个指示灯用于不同的工作状态。
★ 强大的噪音消除电路，让您享受高品质的音乐。
★ 低电源电压，3.3V -- 4.2V（支持锂电池供电）
★ 支持低功耗模式：park,sniff,Hold和DeepSleep.
★ 符合ROHS标准.
|
应用领域：
★ 蓝牙立体声耳机
★ 蓝牙立体声扬声器
★ 蓝牙立体声音响
★ 蓝牙打印机，手持设备
★ 蓝牙数据采集与传输

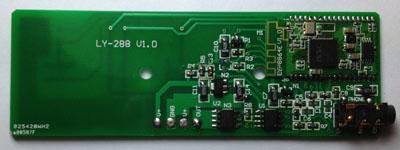

一款蓝牙模块应用电路实例
|
|
▲ 提供该蓝牙模块及电路设计和解决方案，需要请联系我们
| |
